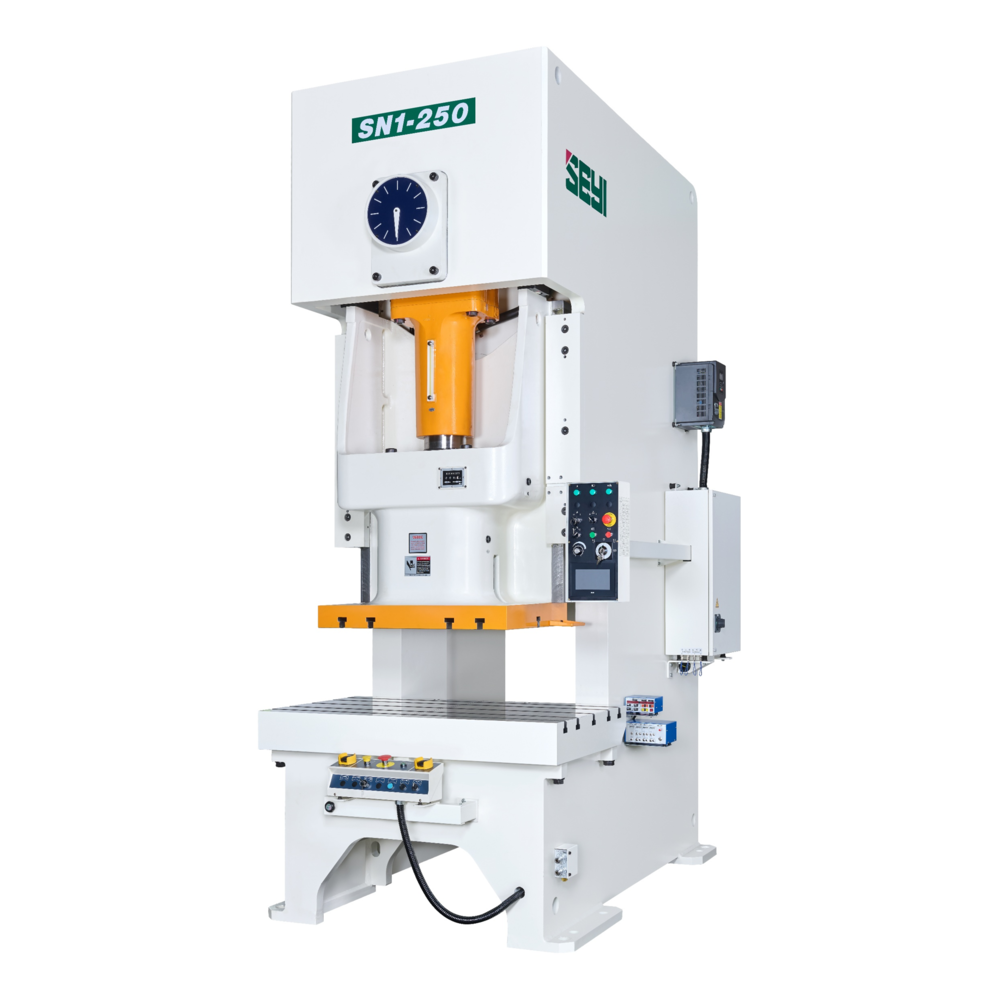

SN系列｜开式曲轴冲床

型号			SN1-25			SN1-35
型式			S	H	P	S	H	P
能力		kN	250			350
行程		mm	80	50	35	90	60	40
行程数	定速	SPM	90	110	140	80	100	130
	变速		70-110	80-140	80-180	60-95	70-130	80-170
冲力发生位置		mm	3.2		2.3	3.2		2.3
闭合工作高度		mm	230	200		250	220
冲头调整量		mm	50			50
冲头底面面积(LRxFB)		mm	330×250			380×300
冲头模柄孔径		mm	Φ38.1			Φ50.8
平板面积(LRxFB)		mm	700×320			780×400
平板厚度		mm	85			100
作业面高度		mm	800			800
台身内侧宽度		mm	388			486
喉深		mm	170			210
送料轴位置		mm	351×983×383			403×1068×405
主马达	定速	kWxP	3.7×4			3.7×4
	变速		3.7×4			3.7×4
冲头调整马达		kWxP	-			-
脚架尺寸		mm	720×1058			830×1125
基础螺栓位置		mm	620×878			730×925
占地面积		mm	875×1360			985×1425
机台总高度(不含防震脚)		mm	2060			2185
空气源压力		MPa	0.5			0.5
模垫	能力	kN	22	-	-	22	-	-
	行程	mm	50	-	-	50	-	-
	面积(LRxFB)	mm	295×210	-	-	295×210	-	-

型号			SN1-45			SN1-60
型式			S	H	P	S	H	P
能力		kN	450			600
行程		mm	110	70	45	130	80	50
行程数	定速	SPM	70	90	120	60	80	100
	变速		50-85	60-120	80-160	40-75	55-110	70-150
冲力发生位置		mm	3.2		2.3	4		2.3
闭合工作高度		mm	270	240		300	270
冲头调整量		mm	60			70
冲头底面面积(LRxFB)		mm	430×350			480×400
冲头模柄孔径		mm	Φ50.8			Φ50.8
平板面积(LRxFB)		mm	840×440			900×520
平板厚度		mm	115			130
作业面高度		mm	800			900
台身内侧宽度		mm	516			544
喉深		mm	230			270
送料轴位置		mm	428×1158×437			450×1285×478
主马达	定速	kWxP	3.7×4			5.5×4
	变速		3.7×4			5.5×4
冲头调整马达		kWxP	-			0.4x4
脚架尺寸		mm	890×1210			940×1315
基础螺栓位置		mm	790×1010			840×1115
占地面积		mm	1035×1510			1085×1620
机台总高度(不含防震脚)		mm	2290			2540
空气源压力		MPa	0.5			0.5
模垫	能力	kN	35	-	-	35	-	-
	行程	mm	70	-	-	70	-	-
	面积(LRxFB)	mm	340×234	-	-	340×234	-	-

型号			SN1-80			SN1-110
型式			S	H	P	S	H	P
能力		kN	800			1100
行程		mm	150	100	60	180	110	70
行程数	定速	SPM	60	80	100	50	70	90
	变速		40-75	50-100	65-140	35-65	45-90	60-125
冲力发生位置		mm	5		3.2	5		3.2
闭合工作高度		mm	330	300		350	320
冲头调整量		mm	80			90
冲头底面面积(LRxFB)		mm	560×460			650×520
冲头模柄孔径		mm	Φ50.8			Φ50.8
平板面积(LRxFB)		mm	1050×600			1150×680
平板厚度		mm	140			155
作业面高度		mm	900			900
台身内侧宽度		mm	614			670
喉深		mm	310			350
送料轴位置		mm	507×1445×512			596×1630×614
主马达	定速	kWxP	5.5×4			7.5×4
	变速		7.5×4			7.5x4	11x4
冲头调整马达		kWxP	0.4x4			0.4×4
脚架尺寸		mm	1050×1480			1160×1680
基础螺栓位置		mm	950×1230			1060×1380
占地面积		mm	1195×1785			1310×1985
机台总高度(不含防震脚)		mm	2755			2990
空气源压力		MPa	0.5			0.5
模垫	能力	kN	60	-	-	80	-	-
	行程	mm	80	-	-	90	-	-
	面积(LRxFB)	mm	410×260	-	-	480×300	-	-

型号			SN1-160			SN1-200
型式			S	H	P	S	H	P
能力		kN	1600			2000
行程		mm	200	130	80	220	150	90
行程数	定速	SPM	40	60	80	35	50	65
	变速		30-50	35-70	50-100	25-45	30-60	40-85
冲力发生位置		mm	6		4	6		4
闭合工作高度		mm	400	360		450	400
冲头调整量		mm	100			110
冲头底面面积(LRxFB)		mm	720×580			860×650
冲头模柄孔径		mm	Φ65			Φ65
平板面积(LRxFB)		mm	1250×760			1400×840
平板厚度		mm	165			180
作业面高度		mm	900			1000
台身内侧宽度		mm	730			900
喉深		mm	390			430
送料轴位置		mm	646×1809×686			756×2067×726
主马达	定速	kWxP	11×4			15×4
	变速		11×4	15×4		15×4
冲头调整马达		kWxP	0.7×4			0.7×4
脚架尺寸		mm	1300×1985			1480×2113
基础螺栓位置		mm	1180×1655			1360×1753
占地面积		mm	1510×2290			1690×2415
机台总高度(不含防震脚)		mm	3270			3725
空气源压力		MPa	0.5			0.5
模垫	能力	kN	100	-	-	140	-	-
	行程	mm	100	-	-	110	-	-
	面积(LRxFB)	mm	540×340	-	-	640×440	-	-

型号			SN1-250			SN1-300
型式			S	H	P	S	H	P
能力		kN	2500			3000
行程		mm	250	180	100	250	180	100
行程数	定速	SPM	30	45	55	30	45	55
	变速		22-40	30-50	30-70	20-40	25-50	30-70
冲力发生位置		mm	6		4	6		4
闭合工作高度		mm	450	400		500	400
冲头调整量		mm	120			120
冲头底面面积(LRxFB)		mm	960×720			1000×750
冲头模柄孔径		mm	Φ65			Φ65
平板面积(LRxFB)		mm	1500×900			1600×900
平板厚度		mm	180			200
作业面高度		mm	1000			1040
台身内侧宽度		mm	970			1010
喉深		mm	460			460
送料轴位置		mm	796×2262×844			846×2468×920
主马达	定速	kWxP	18.5×4			22×4
	变速		18.5×4			22×4
冲头调整马达		kWxP	0.7×4			1.5×4
脚架尺寸		mm	1560×2400			1660×2400
基础螺栓位置		mm	1440×2000			1540×2000
占地面积		mm	1770×2705			1986×2732
机台总高度(不含防震脚)		mm	4005			4406
空气源压力		MPa	0.5			0.5
模垫	能力	kN	140	-	-	140	―	―
	行程	mm	120	-	-	120	―	―
	面积(LRxFB)	mm	740×540	-	-	740×540	―	―

型号			SN2-110		SN2-160
型式			S	H	S	H
能力		kN	1100		1600
行程		mm	180	110	200	130
行程数	定速	SPM	50	70	40	60
	变速		35~65	45~90	30~50	35~70
冲力发生位置		mm	5		6
闭合工作高度		mm	400	350	450	400
冲头调整量		mm	90		100
冲头底面面积(LRxFB)		mm	1430×520		1560×580
冲头模柄孔径		mm	Φ51x3		Φ51x3
平板面积(LRxFB)		mm	1880×680		2040×760
平板厚度		mm	150		160
作业面高度		mm	900		950
台身内侧宽度		mm	1470		1590
喉深		mm	350		390
送料轴位置		mm	1005×1685×615	1005×1600×615	1085×1855×660	1085×1770×660
主马达		kWxP	7.5×4	11×4	11×4	15×4
冲头调整马达		kWxP	0.7x4		1.5x4
脚架尺寸		mm	1960×1760	1960×1705	2170×2030	2170×1970
基础螺栓位置		mm	1860×1410	1860×1355	2050×1590	2050×1530
占地面积		mm	2190×1810	2190×1810	2375×2085	2375×2085
机台总高度(不含防震脚)		mm	3110	3025	3380	3295
空气源压力		MPa	0.5		0.5
模垫	能力	kN	60x2	-	80×2	-
	行程	mm	95	-	110	-
	面积(LRxFB)	mm	480×340×2	-	560×370×2	-

型号			SN2-200		SN2-250
型式			S	H	S	H
能力		kN	2000		2500
行程		mm	230	150	250	180
行程数	定速	SPM	35	50	30	45
	变速		25~45	30~60	22~40	30~50
冲力发生位置		mm	7		7
闭合工作高度		mm	500	450	550	450
冲头调整量		mm	110		120
冲头底面面积(LRxFB)		mm	1850×650		2100×700
冲头模柄孔径		mm	Φ51x3		Φ51x3
平板面积(LRxFB)		mm	2420×840		2700×920
平板厚度		mm	170		180
作业面高度		mm	1000		1100
台身内侧宽度		mm	1930		2190
喉深		mm	430		470
送料轴位置		mm	1260×2107×710	1260×2017×710	1405×2305×770	1405×2170×770
主马达		kWxP	15×4		22×4
冲头调整马达		kWxP	1.5x4		1.5x4
脚架尺寸		mm	2520×2165	2520×2115	2810×2470	2810×2395
基础螺栓位置		mm	2400×1725	2400×1675	2690×1970	2690×1895
占地面积		mm	2725×2230	2725×2230	3015×2530	3015×2530
机台总高度(不含防震脚)		mm	3760	3670	4150	4015
空气源压力		MPa	0.5		0.5
模垫	能力	kN	100×2	-	140×2	-
	行程	mm	130	-	140	-
	面积(LRxFB)	mm	700×450×2	-	700×450×2	-

型号			SN2-300
型式			S	H
能力		kN	3000
行程		mm	280	180
行程数	定速	SPM	30	45
	变速		20~35	30~50
冲力发生位置		mm	7
闭合工作高度		mm	550	450
冲头调整量		mm	120
冲头底面面积(LRxFB)		mm	2100×800
冲头模柄孔径		mm	Φ51x3
平板面积(LRxFB)		mm	2700×940
平板厚度		mm	200
作业面高度		mm	1100
台身内侧宽度		mm	2180
喉深		mm	480
送料轴位置		mm	1420×2435×800	1420×2285×800
主马达		kWxP	22×4
冲头调整马达		kWxP	1.5x4
脚架尺寸		mm	2840×2570	2840×2470
基础螺栓位置		mm	2720×2035	2720×1935
占地面积		mm	3045×2600	3045×2600
机台总高度(不含防震脚)		mm	4380	4230
空气源压力		MPa	0.5
模垫	能力	kN	140×2	-
	行程	mm	140	-
	面积(LRxFB)	mm	700×450×2	-

※本规格仅供参考，如有设计变更，恕难另行通知。

型号			SN1-28			SN1-39
型式			S	H	P	S	H	P
能力		U.S. ton	28			39
行程		in	3.15	1.97	1.38	3.54	2.36	1.57
行程数	定速	SPM	90	110	140	80	100	130
	变速		70-110	80-140	80-180	60-105	70-140	80-180
冲力发生位置		in	0.13		0.09	0.13		0.09
闭合工作高度		in	9.06	7.87		9.84	8.66
冲头调整量		in	1.97			1.97
冲头底面面积(LRxFB)		in	12.99x9.84			14.96x11.81
冲头模柄孔径		in	Φ1.50			Φ2
平板面积(LRxFB)		in	27.56x12.60			30.71x15.75
平板厚度		in	3.35			3.94
作业面高度		in	31.50			31.50
台身内侧宽度		in	15.28			19.13
喉深		in	6.69			8.27
送料轴位置		in	13.82x38.70x15.08			15.87x42.05x15.94
主马达	定速	HPxP	5×4			5×4
	变速		5×4			5×4
冲头调整马达		HPxP	-			-
脚架尺寸		in	28.35x41.65			32.68x44.29
基础螺栓位置		in	24.41x34.57			28.74x36.42
占地面积		in	34.45x53.54			38.78x56.10
机台总高度(不含防震脚)		in	81.10			86.02
空气源压力		PSI	71			71
模垫	能力	U.S. ton	2.42	-	-	2.42	-	-
	行程	in	1.97	-	-	1.97	-	-
	面积(LRxFB)	in	11.61x8.27	-	-	11.61x8.27	-	-

型号			SN1-50			SN1-66
型式			S	H	P	S	H	P
能力		U.S. ton	50			66
行程		in	4.33	2.76	1.77	5.12	3.15	1.97
行程数	定速	SPM	70	90	120	60	80	100
	变速		50-85	60-120	80-160	40-85	55-110	70-150
冲力发生位置		in	0.13		0.09	0.16		0.09
闭合工作高度		in	10.63	9.45		11.81	10.63
冲头调整量		in	2.36			2.76
冲头底面面积(LRxFB)		in	16.93x13.78			18.90x15.75
冲头模柄孔径		in	Φ2			Φ2
平板面积(LRxFB)		in	33.07x17.32			35.43x20.47
平板厚度		in	4.53			5.12
作业面高度		in	31.50			35.43
台身内侧宽度		in	20.31			21.42
喉深		in	9.06			10.63
送料轴位置		in	16.85x45.59x17.20			17.72x50.59x18.82
主马达	定速	HPxP	5×4			7.5×4
	变速		5×4			7.5×4
冲头调整马达		HPxP	-			0.5x4
脚架尺寸		in	35.04x47.64			37.01x51.77
基础螺栓位置		in	31.10x39.76			33.07x43.90
占地面积		in	40.75x59.45			42.72x63.78
机台总高度(不含防震脚)		in	90.16			100.00
空气源压力		PSI	71			71
模垫	能力	U.S. ton	3.85	-	-	3.85	-	-
	行程	in	2.76	-	-	2.76	-	-
	面积(LRxFB)	in	13.39x9.21	-	-	13.39x9.21	-	-

型号			SN1-88			SN1-121
型式			S	H	P	S	H	P
能力		U.S. ton	88			121
行程		in	5.91	3.94	2.36	7.09	4.33	2.76
行程数	定速	SPM	60	80	100	50	70	90
	变速		40-85	50-110	65-150	35-75	45-100	60-135
冲力发生位置		in	0.20		0.13	0.20		0.13
闭合工作高度		in	12.99	11.81		13.78	12.60
冲头调整量		in	3.15			3.54
冲头底面面积(LRxFB)		in	22.05x18.11			25.59x20.47
冲头模柄孔径		in	Φ2			Φ2
平板面积(LRxFB)		in	41.34x23.62			45.28x26.77
平板厚度		in	5.51			6.10
作业面高度		in	35.43			35.43
台身内侧宽度		in	24.17			26.38
喉深		in	12.20			13.78
送料轴位置		in	19.96x56.89x20.16			23.46x64.17x24.17
主马达	定速	HPxP	7.5×4			10×4
	变速		10×4			10x4	15x4
冲头调整马达		HPxP	0.5x4			05×4
脚架尺寸		in	41.34x58.27			45.67x66.14
基础螺栓位置		in	37.40x48.43			41.73x54.33
占地面积		in	47.05x70.28			51.57x78.15
机台总高度(不含防震脚)		in	108.46			117.72
空气源压力		PSI	71			71
模垫	能力	U.S. ton	6.60	-	-	8.80	-	-
	行程	in	3.15	-	-	3.54	-	-
	面积(LRxFB)	in	16.14x10.24	-	-	18.90x11.81	-	-

型号			SN1-176			SN1-220
型式			S	H	P	S	H	P
能力		U.S. ton	176			220
行程		in	7.87	5.12	3.15	8.66	5.91	3.54
行程数	定速	SPM	40	60	80	35	50	65
	变速		30-50	35-70	50-100	25-55	30-70	40-95
冲力发生位置		in	0.24		0.16	0.24		0.16
闭合工作高度		in	15.75	14.17		17.72	15.75
冲头调整量		in	3.94			4.33
冲头底面面积(LRxFB)		in	28.35x22.83			33.86x25.59
冲头模柄孔径		in	Φ2.56			Φ2.56
平板面积(LRxFB)		in	49.21x29.92			55.12x33.07
平板厚度		in	6.50			7.09
作业面高度		in	35.43			39.37
台身内侧宽度		in	28.74			35.43
喉深		in	15.35			16.93
送料轴位置		in	25.43x71.22x27.01			29.76x81.38x28.58
主马达	定速	HPxP	15×4			20×4
	变速		15×4	20×4		20×4
冲头调整马达		HPxP	1×4			1×4
脚架尺寸		in	51.18x78.15			58.27x83.19
基础螺栓位置		in	46.46x65.16			53.54x69.02
占地面积		in	59.45x90.16			66.54x95.08
机台总高度(不含防震脚)		in	128.74			146.65
空气源压力		PSI	71			71
模垫	能力	U.S. ton	11.00	-	-	15.40	-	-
	行程	in	3.94	-	-	4.33	-	-
	面积(LRxFB)	in	21.26x13.39	-	-	25.20x17.32	-	-

型号			SN1-275			SN1-330
型式			S	H	P	S	H	P
能力		U.S. ton	275			330
行程		in	9.84	7.09	3.94	9.84	7.09
行程数	定速	SPM	30	45	55	30	45	55
	变速		22-50	30-60	30-80	20-40	25-50	30-70
冲力发生位置		in	0.24		0.16	0.24		0.16
闭合工作高度		in	17.72	15.75		19.69	15.75
冲头调整量		in	4.72			4.72
冲头底面面积(LRxFB)		in	37.80x28.35			39.37×29.53
冲头模柄孔径		in	Φ2.56			Φ2.56
平板面积(LRxFB)		in	59.06x35.43			1600×900
平板厚度		in	7.09			7.87
作业面高度		in	39.37			40.94
台身内侧宽度		in	38.19			39.76
喉深		in	18.11			18.11
送料轴位置		in	31.34x89.06x33.23			33.31×97.17×36.22
主马达	定速	HPxP	25×4			30×4
	变速		25×4			30×4
冲头调整马达		HPxP	1×4			2×4
脚架尺寸		in	61.42x94.49			65.35×94.49
基础螺栓位置		in	56.69x78.74			60.63×78.74
占地面积		in	69.69x106.50			78.19×107.56
机台总高度(不含防震脚)		in	157.68			173.46
空气源压力		PSI	71			71
模垫	能力	U.S. ton	15.40	-	-	15.40	-	-
	行程	in	4.72	-	-	4.72	-	-
	面积(LRxFB)	in	29.13x21.26	-	-	29.13×21.26	-	-

型号			SN2-121		SN2-176
型式			S	H	S	H
能力		U.S. ton	121		176
行程		in	7.09	4.33	7.87	5.12
行程数	定速	SPM	50	70	40	60
	变速		35~65	45~90	30~60	35~75
冲力发生位置		in	0.2		0.24
闭合工作高度		in	15.75	13.78	17.72	15.75
冲头调整量		in	3.54		3.94
冲头底面面积(LRxFB)		in	56.30×20.47		61.42×22.83
冲头模柄孔径		in	Φ2.01×3		Φ2.01×3
平板面积(LRxFB)		in	74.02×26.77		80.31×29.92
平板厚度		in	5.91		6.3
作业面高度		in	35.43		37.4
台身内侧宽度		in	57.87		62.6
喉深		in	13.78		15.35
送料轴位置		in	39.57×66.34×24.21	39.57×62.99×24.21	42.72×73.03×25.98	42.72×69.69×25.98
主马达		HPxP	10×4	15×4	15×4	20×4
冲头调整马达		HPxP	1×4		2×4
脚架尺寸		in	77.17×69.29	77.17×67.13	85.43×79.92	85.43×77.56
基础螺栓位置		in	73.23×55.51	73.23×53.35	80.71×62.60	80.71×60.24
占地面积		in	86.22×71.26	86.22×71.26	93.50×82.09	93.50×82.09
机台总高度(不含防震脚)		in	122.44	119.09	133.07	129.72
空气源压力		PSI	71		71
模垫	能力	U.S. ton	6.6×2	-	8.8×2	-
	行程	in	3.74	-	4.33	-
	面积(LRxFB)	in	18.90×13.39×2	-	22.05×14.57×2	-

※本规格仅供参考，如有设计变更，恕难另行通知。
