闭式曲轴连杆冲床(SLG系列)

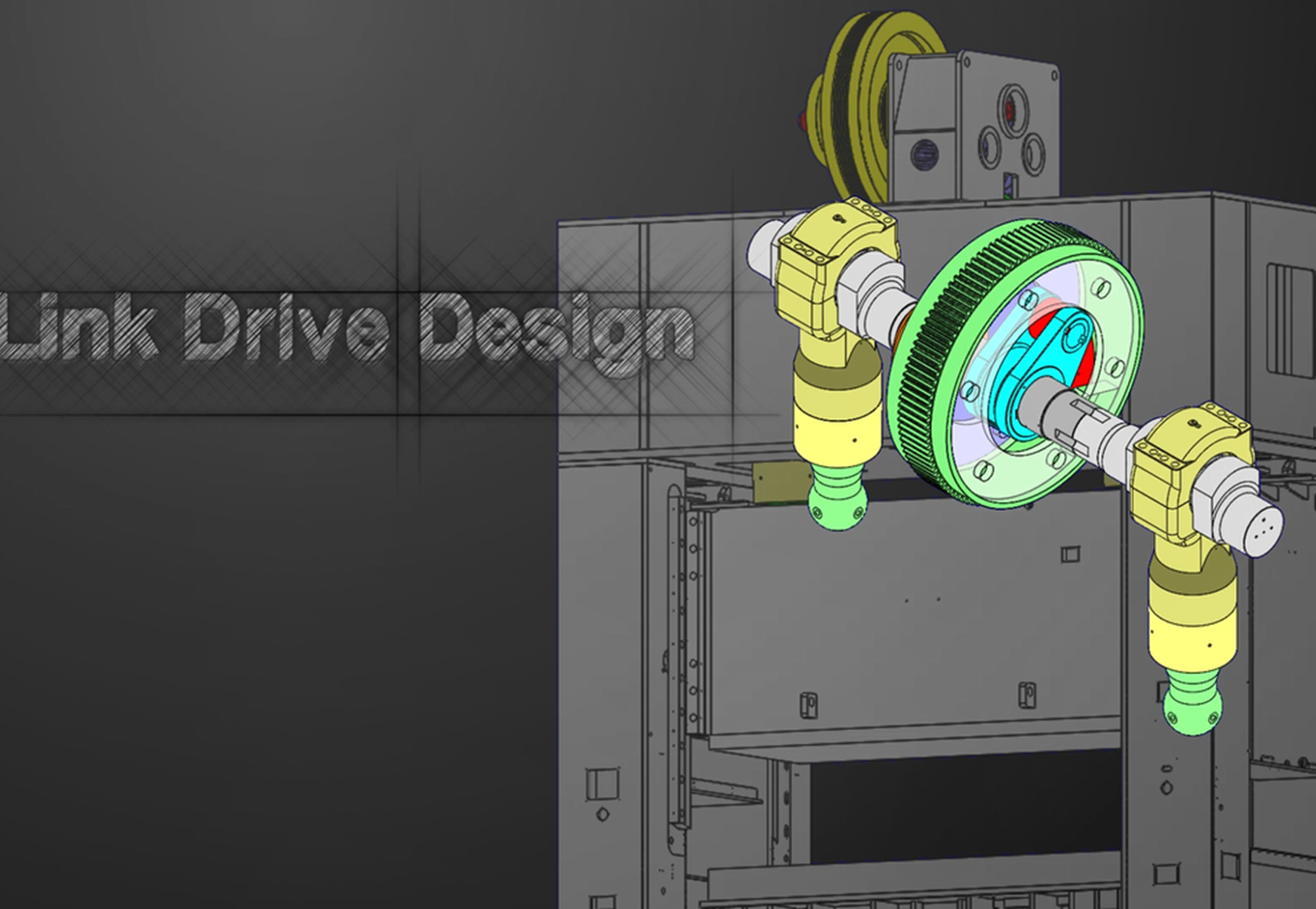

- 三截式门型机架设计,采四连杆齿轮驱动机构,主体刚性大幅提升。

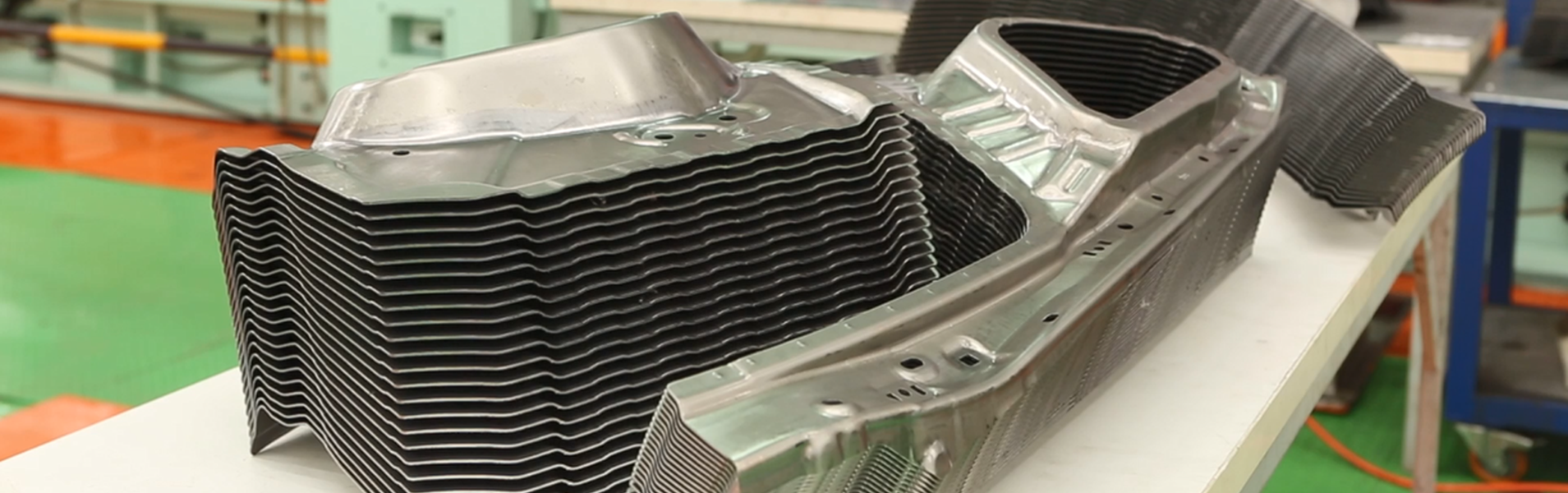

- 冲压成型时柔性接触,大幅减少震动、噪音及高热,延长镆具寿命。
- 大吨数空压模垫搭配锁紧与调整机构,可因应不同行程与动作之需求。
- 采用高扭矩湿式离合/剎车器,于离合器使用寿命提高并兼顾环境保护。
- 配有高响应之油压过载保护装置,能有效解除卡模与防止过载使用。
- 采人机接口可精确控制行程与模垫使用压力;搭载PLC监控,能随时掌握机台使用情形。
型号 |
SLG2-300 |
SLG2-400 |
SLG2-500 |
||||||
型式 |
S |
H |
S |
H |
S |
H |
|||
能力 |
kN |
3000 |
4000 |
5000 |
|||||
行程 |
mm |
300 |
200 |
400 |
250 |
450 |
250 |
||
行程数 |
SPM |
15~30 |
25~50 |
15~26 |
25~50 |
12~22 |
25~50 |
||
冲力发生位置 |
mm |
13 |
6.5 |
13 |
6.5 |
13 |
6.5 |
||
闭合工作高度 |
mm |
600 |
700 |
700 |
|||||
冲头调整量 |
mm |
200 |
250 |
250 |
|||||
冲头底面面积(LR×FB) |
1 |
mm |
2200×1200 |
2500×1400 |
2500×1450 |
||||
2 |
2500×1200 |
2800×1400 |
2800×1450 |
||||||
3 |
2800×1200 |
3100×1400 |
3100×1450 |
||||||
4 |
3100×1200 |
3400×1400 |
3400×1450 |
||||||
5 |
3400×1200 |
3700×1400 |
3700×1450 |
||||||
平板面积(LR×FB) |
1 |
mm |
2200×1370 |
2500×1400 |
2500×1450 |
||||
2 |
2500×1370 |
2800×1400 |
2800×1450 |
||||||
3 |
2800×1370 |
3100×1400 |
3100×1450 |
||||||
4 |
3100×1370 |
3400×1400 |
3400×1450 |
||||||
5 |
3400×1370 |
3700×1400 |
3700×1450 |
||||||
平板厚度 |
mm |
180 |
180 |
180 |
|||||
侧壁开口 |
固定式平板 |
FB × UD |
mm |
1000×500 |
1100×600 |
1200×600 |
|||
前后移动平板 |
1000×500 |
1100×600 |
1200×600 |
||||||
左右移动平板 |
1670×700 |
1700×800 |
1750×800 |
||||||
最大上模重量* |
Ton |
3 |
4 |
4.5 |
|||||
空气源压力 |
MPa |
0.55 |
0.55 |
0.55 |
|||||
作业面高度 |
固定式平板 |
mm |
850 |
850 |
850 |
||||
移动式平板 |
660 |
660 |
660 |
||||||
主马达 |
无模垫 |
kW×P |
37×4 |
45×4 |
55×4 |
||||
模垫 |
|||||||||
模垫 |
型式** |
风箱式 |
气缸式 |
气缸式 |
|||||
能力 |
kN |
550 |
— |
600 |
— |
800 |
— |
||
行程 |
mm |
150 |
— |
200 |
— |
220 |
— |
||
调整量 |
mm |
— |
— |
200 |
— |
220 |
— |
||
模垫面积(LR×FB) |
1 |
mm |
1700×900 |
— |
2000×900 |
— |
2000×950 |
— |
|
2 |
2000×900 |
— |
2300×900 |
— |
2300×950 |
— |
|||
3 |
2300×900 |
— |
2600×900 |
— |
2600×950 |
— |
|||
4 |
2600×900 |
— |
2900×900 |
— |
2900×950 |
— |
型号 |
SLG2-600 |
SLG2-800 |
|||||
型式 |
S |
H |
S |
H |
|||
能力 |
kN |
6000 |
8000 |
||||
行程 |
mm |
450 |
250 |
450 |
300 |
||
行程数 |
SPM |
12~22 |
25~50 |
10~20 |
20~40 |
||
冲力发生位置 |
mm |
13 |
6.5 |
13 |
6.5 |
||
闭合工作高度 |
mm |
700 |
800 |
||||
冲头调整量 |
mm |
250 |
300 |
||||
冲头底面面积(LR×FB) |
1 |
mm |
2500×1550 |
2800×1550 |
|||
2 |
2800×1550 |
3100×1550 |
|||||
3 |
3100×1550 |
3400×1550 |
|||||
4 |
3400×1550 |
3700×1550 |
|||||
5 |
3700×1550 |
4000×1550 |
|||||
平板面积(LR×FB) |
1 |
mm |
2500×1550 |
2800×1550 |
|||
2 |
2800×1550 |
3100×1550 |
|||||
3 |
3100×1550 |
3400×1550 |
|||||
4 |
3400×1550 |
3700×1550 |
|||||
5 |
3700×1550 |
4000×1550 |
|||||
平板厚度 |
mm |
250 |
250 |
||||
侧壁开口 |
固定式平板 |
FB × UD |
mm |
1300×600 |
1500×700 |
||
前后移动平板 |
1300×600 |
1500×700 |
|||||
左右移动平板 |
1850×800 |
1850×900 |
|||||
最大上模重量* |
Ton |
5 |
5.5 |
||||
空气源压力 |
MPa |
0.55 |
0.55 |
||||
作业面高度 |
固定式平板 |
mm |
850 |
850 |
|||
移动式平板 |
660 |
660 |
|||||
主马达 |
无模垫 |
kW×P |
55×4 |
75×4 |
|||
模垫 |
|||||||
模垫 |
型式** |
气缸式 |
气缸式 |
||||
能力 |
kN |
1000 |
1200*** |
||||
行程 |
mm |
220 |
220 |
||||
调整量 |
mm |
220 |
220 |
||||
模垫面积(LR×FB) |
1 |
mm |
2000×950 |
— |
2300×950 |
— |
|
2 |
2300×950 |
— |
2600×950 |
— |
|||
3 |
2600×950 |
— |
2900×950 |
— |
|||
4 |
2900×950 |
— |
3200×950 |
— |
型号 |
SLG2-1000 |
SLG2-1200 |
|||||
型式 |
S |
H |
S |
H |
|||
能力 |
kN |
10000 |
12000 |
||||
行程 |
mm |
450 |
300 |
450 |
300 |
||
行程数 |
SPM |
10~20 |
20~40 |
10~20 |
20~40 |
||
冲力发生位置 |
mm |
13 |
6.5 |
13 |
6.5 |
||
闭合工作高度 |
mm |
800 |
800 |
||||
冲头调整量 |
mm |
300 |
300 |
||||
冲头底面面积(LR×FB) |
1 |
mm |
3100×1550 |
3400×1550 |
|||
2 |
3400×1550 |
3700×1550 |
|||||
3 |
3700×1550 |
4000×1550 |
|||||
4 |
4000×1550 |
4300×1550 |
|||||
5 |
4300×1550 |
4600×1550 |
|||||
平板面积(LR×FB) |
1 |
mm |
3100×1550 |
3400×1550 |
|||
2 |
3400×1550 |
3700×1550 |
|||||
3 |
3700×1550 |
4000×1550 |
|||||
4 |
4000×1550 |
4300×1550 |
|||||
5 |
4300×1550 |
4600×1550 |
|||||
平板厚度 |
mm |
250 |
300 |
||||
侧壁开口 |
固定式平板 |
FB × UD |
mm |
1500×700 |
1500×700 |
||
前后移动平板 |
1500×700 |
1500×700 |
|||||
左右移动平板 |
1850×900 |
1850×900 |
|||||
最大上模重量* |
Ton |
6 |
7 |
||||
空气源压力 |
MPa |
0.55 |
0.55 |
||||
作业面高度 |
固定式平板 |
mm |
850 |
850 |
|||
移动式平板 |
740 |
740 |
|||||
主马达 |
无模垫 |
kW×P |
90×4 |
90×4 |
|||
模垫 |
110×4 |
||||||
模垫 |
型式** |
气缸式 |
气缸式 |
||||
能力 |
kN |
1500 |
2000 |
||||
行程 |
mm |
220 |
220 |
||||
调整量 |
mm |
220 |
220 |
||||
模垫面积(LR×FB) |
1 |
mm |
2600×950 |
— |
2900×950 |
— |
|
2 |
2900×950 |
— |
3200×950 |
— |
|||
3 |
3200×950 |
— |
3500×950 |
— |
|||
4 |
3500×950 |
— |
3800×950 |
— |
型号 |
SLG4-400 |
SLG4-500 |
SLG4-600 |
||||||
型式 |
S |
H |
S |
H |
S |
H |
|||
能力 |
kN |
4000 |
5000 |
6000 |
|||||
行程 |
mm |
400 |
250 |
450 |
250 |
450 |
250 |
||
行程数 |
SPM |
15~26 |
25~50 |
12~22 |
25~50 |
12~22 |
25~50 |
||
冲力发生位置 |
mm |
13 |
6.5 |
13 |
6.5 |
13 |
6.5 |
||
闭合工作高度 |
mm |
700 |
700 |
700 |
|||||
冲头调整量 |
mm |
250 |
250 |
250 |
|||||
冲头底面面积(LR×FB) |
1 |
mm |
2500×2000 |
2500×2000 |
2500×2000 |
||||
2 |
2800×2000 |
2800×2000 |
2800×2000 |
||||||
3 |
3100×2000 |
3100×2000 |
3100×2000 |
||||||
4 |
3400×2000 |
3400×2000 |
3400×2000 |
||||||
5 |
3700×2000 |
3700×2000 |
3700×2000 |
||||||
平板面积(LR×FB) |
1 |
mm |
2500×2000 |
2500×2000 |
2500×2000 |
||||
2 |
2800×2000 |
2800×2000 |
2800×2000 |
||||||
3 |
3100×2000 |
3100×2000 |
3100×2000 |
||||||
4 |
3400×2000 |
3400×2000 |
3400×2000 |
||||||
5 |
3700×2000 |
3700×2000 |
3700×2000 |
||||||
平板厚度 |
mm |
180 |
180 |
250 |
|||||
侧壁开口 |
固定式平板 |
FB × UD |
mm |
1800×600 |
1800×600 |
1800×600 |
|||
前后移动平板 |
1800×600 |
1800×600 |
1800×600 |
||||||
左右移动平板 |
2300×800 |
2300×800 |
2300×800 |
||||||
最大上模重量* |
Ton |
7 |
7 |
8 |
|||||
空气源压力 |
MPa |
0.55 |
0.55 |
0.55 |
|||||
作业面高度 |
固定式平板 |
mm |
850 |
850 |
850 |
||||
移动式平板 |
660 |
660 |
660 |
||||||
主马达 |
无模垫 |
kW×P |
45×4 |
55×4 |
55×4 |
||||
模垫 |
|||||||||
模垫 |
型式** |
气缸式 |
气缸式 |
气缸式 |
|||||
能力 |
kN |
600 |
— |
800 |
— |
1000 |
— |
||
行程 |
mm |
200 |
— |
220 |
— |
200 |
— |
||
调整量 |
mm |
200 |
— |
220 |
— |
200 |
— |
||
模垫面积(LR×FB) |
1 |
mm |
2000×1300 |
2000×1300 |
2000×1300 |
— |
|||
2 |
2300×1300 |
2300×1300 |
2300×1300 |
— |
|||||
3 |
2600×1300 |
2600×1300 |
2600×1300 |
— |
|||||
4 |
2900×1300 |
2900×1300 |
2900×1300 |
— |
型号 |
SLG4-800 |
SLG4-1000 |
SLG4-1200 |
||||||
型式 |
S |
H |
S |
H |
S |
H |
|||
能力 |
kN |
8000 |
10000 |
12000 |
|||||
行程 |
mm |
450 |
300 |
450 |
300 |
450 |
300 |
||
行程数 |
SPM |
10~20 |
20~40 |
10~20 |
20~40 |
10~20 |
20~40 |
||
冲力发生位置 |
mm |
13 |
6.5 |
13 |
6.5 |
13 |
6.5 |
||
闭合工作高度 |
mm |
800 |
800 |
800 |
|||||
冲头调整量 |
mm |
300 |
300 |
300 |
|||||
冲头底面面积(LR×FB) |
1 |
mm |
2800×2200 |
3100×2200 |
3400×2200 |
||||
2 |
3100×2200 |
3400×2200 |
3700×2200 |
||||||
3 |
3400×2200 |
3700×2200 |
4000×2200 |
||||||
4 |
3700×2200 |
4000×2200 |
4300×2200 |
||||||
5 |
4000×2200 |
4300×2200 |
4600×2200 |
||||||
平板面积(LR×FB) |
1 |
mm |
2800×2200 |
3100×2200 |
3400×2200 |
||||
2 |
3100×2200 |
3400×2200 |
3700×2200 |
||||||
3 |
3400×2200 |
3700×2200 |
4000×2200 |
||||||
4 |
3700×2200 |
4000×2200 |
4300×2200 |
||||||
5 |
4000×2200 |
4300×2200 |
4600×2200 |
||||||
平板厚度 |
mm |
250 |
250 |
300 |
|||||
侧壁开口 |
固定式平板 |
FB × UD |
mm |
2000×700 |
2000×700 |
2000×700 |
|||
前后移动平板 |
2000×700 |
2000×700 |
2000×700 |
||||||
左右移动平板 |
2500×900 |
2500×900 |
2500×900 |
||||||
最大上模重量* |
Ton |
9 |
9 |
10 |
|||||
空气源压力 |
MPa |
0.55 |
0.55 |
0.55 |
|||||
作业面高度 |
固定式平板 |
mm |
850 |
850 |
850 |
||||
移动式平板 |
660 |
740 |
740 |
||||||
主马达 |
无模垫 |
kW×P |
75×4 |
90×4 |
110×4 |
||||
模垫 |
|||||||||
模垫 |
型式** |
气缸式 |
气缸式 |
气缸式 |
|||||
能力 |
kN |
1200* |
— |
1500 |
— |
2000 |
— |
||
行程 |
mm |
220 |
— |
220 |
— |
220 |
— |
||
调整量 |
mm |
220 |
— |
220 |
— |
220 |
— |
||
模垫面积(LR×FB) |
1 |
mm |
2300×1500 |
— |
2600×1500 |
— |
2900×1500 |
— |
|
2 |
2600×1500 |
— |
2900×1500 |
— |
3200×1500 |
— |
|||
3 |
2900×1500 |
— |
3200×1500 |
— |
3500×1500 |
— |
|||
4 |
3200×1500 |
— |
3500×1500 |
— |
3800×1500 |
— |
* 最大上模重量会因不同台面尺寸而异,详细资料请洽询业务人员。
* *使用1200kN、1500kN、2000kN气缸式模垫,平板前后宽需加大至1700mm,模垫前后宽1300mm。
*** SLG2-800-1模垫限用1000kN规格
* SLG4-800-1模垫限用1000kN规格
※ 冲头底面面积及平版面积尺寸超过5500x1550mm,依客户需求制作。
※本规格仅供参考,如有设计变更,恕难另行通知。
型号 |
SLG2-330 |
SLG2-440 |
SLG2-550 |
||||||
型式 |
S |
H |
S |
H |
S |
H |
|||
能力 |
U.S. Ton |
330 |
440 |
550 |
|||||
行程 |
in |
11.81 |
7.87 |
15.75 |
9.84 |
17.72 |
9.84 |
||
行程数 |
SPM |
15~30 |
25~50 |
15~26 |
25~50 |
12~22 |
25~50 |
||
冲力发生位置 |
in |
0.51 |
0.26 |
0.51 |
0.26 |
0.51 |
0.26 |
||
闭合工作高度 |
in |
23.62 |
27.56 |
27.56 |
|||||
冲头调整量 |
in |
7.87 |
9.84 |
9.84 |
|||||
冲头底面面积(LR×FB) |
1 |
in |
86.61×47.24 |
98.43×55.12 |
98.43×57.09 |
||||
2 |
98.43×47.24 |
110.24×55.12 |
110.24×57.09 |
||||||
3 |
110.24×47.24 |
122.05×55.12 |
122.05×57.09 |
||||||
4 |
122.05×47.24 |
133.86×55.12 |
133.86×57.09 |
||||||
5 |
133.86×47.24 |
145.67×55.12 |
145.67×57.09 |
||||||
平板面积(LR×FB) |
1 |
in |
86.61×53.94 |
98.43×55.12 |
98.43×57.09 |
||||
2 |
98.43×53.94 |
110.24×55.12 |
110.24×57.09 |
||||||
3 |
110.24×53.94 |
122.05×55.12 |
122.05×57.09 |
||||||
4 |
122.05×53.94 |
133.86×55.12 |
133.86×57.09 |
||||||
5 |
133.86×53.94 |
145.67×55.12 |
145.67×57.09 |
||||||
平板厚度 |
in |
7.09 |
7.09 |
7.09 |
|||||
侧壁开口 |
固定式平板 |
FB × UD |
in |
39.37×19.69 |
43.31×23.62 |
47.24×23.62 |
|||
前后移动平板 |
39.37×19.69 |
43.31×23.62 |
47.24×23.62 |
||||||
左右移动平板 |
65.74×27.56 |
66.93×31.5 |
68.90×31.5 |
||||||
最大上模重量* |
LBS |
6600 |
8800 |
9900 |
|||||
空气源压力 |
PSI |
85.34 |
85.34 |
85.34 |
|||||
作业面高度 |
固定式平板 |
in |
33.46 |
33.46 |
33.46 |
||||
移动式平板 |
25.98 |
25.98 |
25.98 |
||||||
主马达 |
无模垫 |
HP×P |
50×4 |
60×4 |
75×4 |
||||
模垫 |
|||||||||
模垫 |
型式** |
风箱式 |
气缸式 |
气缸式 |
|||||
能力 |
U.S. Ton |
60.5 |
66 |
88 |
|||||
行程 |
in |
5.91 |
7.87 |
8.66 |
|||||
调整量 |
in |
— |
7.87 |
8.66 |
|||||
模垫面积(LR×FB) |
1 |
in |
66.93×35.43 |
— |
78.74×35.43 |
— |
78.74×37.4 |
— |
|
2 |
78.74×35.43 |
— |
90.55×35.43 |
— |
90.55×37.4 |
— |
|||
3 |
90.55×35.43 |
— |
102.36×35.43 |
— |
102.36×37.4 |
— |
|||
4 |
102.36×35.43 |
— |
114.17×35.43 |
— |
114.17×37.4 |
— |
型号 |
SLG2-660 |
SLG2-880 |
|||||
型式 |
S |
H |
S |
H |
|||
能力 |
U.S. Ton |
660 |
880 |
||||
行程 |
in |
17.72 |
9.84 |
17.72 |
11.81 |
||
行程数 |
SPM |
12~22 |
25~50 |
10~20 |
20~40 |
||
冲力发生位置 |
in |
0.51 |
0.26 |
0.51 |
0.26 |
||
闭合工作高度 |
in |
27.56 |
31.50 |
||||
冲头调整量 |
in |
9.84 |
11.81 |
||||
冲头底面面积(LR×FB) |
1 |
in |
98.43×61.02 |
110.24×61.02 |
|||
2 |
110.24×61.02 |
122.05×61.02 |
|||||
3 |
122.05×61.02 |
133.86×61.02 |
|||||
4 |
133.86×61.02 |
145.67×61.02 |
|||||
5 |
145.67×61.02 |
157.48×61.02 |
|||||
平板面积(LR×FB) |
1 |
in |
98.43×61.02 |
110.24×61.02 |
|||
2 |
110.24×61.02 |
122.05×61.02 |
|||||
3 |
122.05×61.02 |
133.86×61.02 |
|||||
4 |
133.86×61.02 |
145.67×61.02 |
|||||
5 |
145.67×61.02 |
157.48×61.02 |
|||||
平板厚度 |
in |
9.84 |
9.84 |
||||
侧壁开口 |
固定式平板 |
FB × UD |
in |
51.18×23.62 |
59.06×27.56 |
||
前后移动平板 |
51.18×23.62 |
59.06×27.56 |
|||||
左右移动平板 |
72.83×31.5 |
72.83×35.43 |
|||||
最大上模重量* |
LBS |
11000 |
12100 |
||||
空气源压力 |
PSI |
85.34 |
85.34 |
||||
作业面高度 |
固定式平板 |
in |
33.46 |
33.46 |
|||
移动式平板 |
25.98 |
25.98 |
|||||
主马达 |
无模垫 |
HP×P |
75×4 |
100×4 |
|||
模垫 |
|||||||
模垫 |
型式** |
气缸式 |
气缸式 |
||||
能力 |
U.S. Ton |
110 |
132(**) |
||||
行程 |
in |
8.66 |
8.66 |
||||
调整量 |
in |
8.66 |
8.66 |
||||
模垫面积(LR×FB) |
1 |
in |
78.74×37.4 |
— |
90.55×51.18 |
— |
|
2 |
90.55×37.4 |
— |
102.36×51.18 |
— |
|||
3 |
102.36×37.4 |
— |
114.17×51.18 |
— |
|||
4 |
114.17×37.4 |
— |
125.98×51.18 |
— |
型号 |
SLG2-1100 |
SLG2-1320 |
|||||
型式 |
S |
H |
S |
H |
|||
能力 |
U.S. Ton |
1100 |
1320 |
||||
行程 |
in |
17.72 |
11.81 |
17.72 |
11.81 |
||
行程数 |
SPM |
10~20 |
20~40 |
10~20 |
20~40 |
||
冲力发生位置 |
in |
0.51 |
0.26 |
0.51 |
0.26 |
||
闭合工作高度 |
in |
31.50 |
31.50 |
||||
冲头调整量 |
in |
11.81 |
11.81 |
||||
冲头底面面积(LR×FB) |
1 |
in |
122.05×61.02 |
133.86×61.02 |
|||
2 |
133.86×61.02 |
145.67×61.02 |
|||||
3 |
145.67×61.02 |
157.48×61.02 |
|||||
4 |
157.48×61.02 |
169.29×61.02 |
|||||
5 |
169.29×61.02 |
181.1×61.02 |
|||||
平板面积(LR×FB) |
1 |
in |
122.05×61.02 |
133.86×61.02 |
|||
2 |
133.86×61.02 |
145.67×61.02 |
|||||
3 |
145.67×61.02 |
157.48×61.02 |
|||||
4 |
157.48×61.02 |
169.29×61.02 |
|||||
5 |
169.29×61.02 |
181.1×61.02 |
|||||
平板厚度 |
in |
9.84 |
11.81 |
||||
侧壁开口 |
固定式平板 |
FB × UD |
in |
59.06×27.56 |
59.06×27.56 |
||
前后移动平板 |
59.06×27.56 |
59.06×27.56 |
|||||
左右移动平板 |
72.83×35.43 |
72.83×35.43 |
|||||
最大上模重量* |
LBS |
13200 |
15400 |
||||
空气源压力 |
PSI |
85.34 |
85.34 |
||||
作业面高度 |
固定式平板 |
in |
33.46 |
33.46 |
|||
移动式平板 |
29.13 |
29.13 |
|||||
主马达 |
无模垫 |
HP×P |
125×4 |
125×4 |
|||
模垫 |
150×4 |
||||||
模垫 |
型式** |
气缸式 |
气缸式 |
||||
能力 |
U.S. Ton |
165 |
220 |
||||
行程 |
in |
8.66 |
8.66 |
||||
调整量 |
in |
8.66 |
8.66 |
||||
模垫面积(LR×FB) |
1 |
in |
102.36×51.18 |
— |
114.17×51.18 |
— |
|
2 |
114.17×51.18 |
— |
125.98×51.18 |
— |
|||
3 |
125.98×51.18 |
— |
137.8×51.18 |
— |
|||
4 |
137.8×51.18 |
— |
149.61×51.18 |
— |
型号 |
SLG4-550 |
SLG4-660 |
SLG4-880 |
||||||
型式 |
S |
H |
S |
H |
S |
H |
|||
能力 |
U.S. Ton |
550 |
660 |
880 |
|||||
行程 |
in |
17.72 |
9.84 |
17.72 |
9.84 |
17.72 |
11.81 |
||
行程数 |
SPM |
12~22 |
25~50 |
12~22 |
25~50 |
10~20 |
20~40 |
||
冲力发生位置 |
in |
0.51 |
0.26 |
0.51 |
0.26 |
0.51 |
0.26 |
||
闭合工作高度 |
in |
27.56 |
27.56 |
31.50 |
|||||
冲头调整量 |
in |
9.84 |
9.84 |
11.81 |
|||||
冲头底面面积(LR×FB) |
1 |
in |
98.43×78.74 |
98.43×78.74 |
110.24×86.61 |
||||
2 |
110.24×78.74 |
110.24×78.74 |
122.05×86.61 |
||||||
3 |
122.05×78.74 |
122.05×78.74 |
133.86×86.61 |
||||||
4 |
133.86×78.74 |
133.86×78.74 |
145.67×86.61 |
||||||
5 |
145.67×78.74 |
145.67×78.74 |
157.48×86.61 |
||||||
平板面积(LR×FB) |
1 |
in |
98.43×78.74 |
98.43×78.74 |
110.24×86.61 |
||||
2 |
110.24×78.74 |
110.24×78.74 |
122.05×86.61 |
||||||
3 |
122.05×78.74 |
122.05×78.74 |
133.86×86.61 |
||||||
4 |
133.86×78.74 |
133.86×78.74 |
145.67×86.61 |
||||||
5 |
145.67×78.74 |
145.67×78.74 |
157.48×86.61 |
||||||
平板厚度 |
in |
7.09 |
9.84 |
9.84 |
|||||
侧壁开口 |
固定式平板 |
FB × UD |
in |
70.87×23.62 |
70.87×23.62 |
78.74×27.56 |
|||
前后移动平板 |
70.87×23.62 |
70.87×23.62 |
78.74×27.56 |
||||||
左右移动平板 |
90.55×31.5 |
90.55×31.5 |
98.43×35.43 |
||||||
最大上模重量* |
LBS |
15400 |
17600 |
19800 |
|||||
空气源压力 |
PSI |
85.34 |
85.34 |
85.34 |
|||||
作业面高度 |
固定式平板 |
in |
25.98 |
25.98 |
25.98 |
||||
移动式平板 |
25.98 |
25.98 |
25.98 |
||||||
主马达 |
无模垫 |
HP×P |
75×4 |
75×4 |
100×4 |
||||
模垫 |
|||||||||
模垫 |
型式** |
气缸式 |
气缸式 |
气缸式 |
|||||
能力 |
U.S. Ton |
88 |
110 |
— |
132(*) |
— |
|||
行程 |
in |
8.66 |
8.66 |
— |
8.66 |
— |
|||
调整量 |
in |
8.66 |
8.66 |
— |
8.66 |
— |
|||
模垫面积(LR×FB) |
1 |
in |
78.74×51.18 |
78.74×51.18 |
- |
90.55×59.06 |
— |
||
2 |
90.55×51.18 |
90.55×51.18 |
- |
102.36×59.06 |
— |
||||
3 |
102.36×51.18 |
102.36×51.18 |
- |
114.17×59.06 |
— |
||||
4 |
114.17×51.18 |
114.17×51.18 |
- |
125.98×59.06 |
— |
型号 |
SLG4-1100 |
SLG4-1320 |
|||||||
型式 |
S |
H |
S |
H |
|||||
能力 |
U.S. Ton |
1100 |
1320 |
||||||
行程 |
in |
17.72 |
11.81 |
17.72 |
11.81 |
||||
行程数 |
SPM |
10~20 |
20~40 |
10~20 |
20~40 |
||||
冲力发生位置 |
in |
0.51 |
0.26 |
0.51 |
0.26 |
||||
闭合工作高度 |
in |
31.50 |
31.50 |
||||||
冲头调整量 |
in |
11.81 |
11.81 |
||||||
冲头底面面积(LR×FB) |
1 |
in |
122.05×86.61 |
133.86×86.61 |
|||||
2 |
133.86×86.61 |
145.67×86.61 |
|||||||
3 |
145.67×86.61 |
157.48×86.61 |
|||||||
4 |
157.48×86.61 |
169.29×86.61 |
|||||||
5 |
169.29×86.61 |
181.1×86.61 |
|||||||
平板面积(LR×FB) |
1 |
in |
122.05×86.61 |
133.86×86.61 |
|||||
2 |
133.86×86.61 |
145.67×86.61 |
|||||||
3 |
145.67×86.61 |
157.48×86.61 |
|||||||
4 |
157.48×86.61 |
169.29×86.61 |
|||||||
5 |
169.29×86.61 |
181.1×86.61 |
|||||||
平板厚度 |
in |
9.84 |
11.81 |
||||||
侧壁开口 |
固定式平板 |
FB × UD |
in |
78.74×27.56 |
78.74×27.56 |
||||
前后移动平板 |
78.74×27.56 |
78.74×27.56 |
|||||||
左右移动平板 |
98.43×35.43 |
98.43×35.43 |
|||||||
最大上模重量* |
LBS |
19800 |
22000 |
||||||
空气源压力 |
PSI |
85.34 |
85.34 |
||||||
作业面高度 |
固定式平板 |
in |
29.13 |
29.13 |
|||||
移动式平板 |
29.13 |
29.13 |
|||||||
主马达 |
无模垫 |
HP×P |
125×4 |
125×4 |
150×4 |
||||
模垫 |
|||||||||
模垫 |
型式** |
气缸式 |
气缸式 |
气缸式 |
|||||
能力 |
U.S. Ton |
165 |
— |
220 |
— |
||||
行程 |
in |
8.66 |
— |
8.66 |
— |
||||
调整量 |
in |
8.66 |
— |
8.66 |
— |
||||
模垫面积(LR×FB) |
1 |
in |
102.36×59.06 |
— |
114.17×59.06 |
— |
|||
2 |
114.17×59.06 |
— |
125.98×59.06 |
— |
|||||
3 |
125.98×59.06 |
— |
137.8×59.06 |
— |
|||||
4 |
137.8×59.06 |
— |
149.61×59.06 |
— |
* 最大上模重量会因不同台面尺寸而异,详细资料请洽询业务人员。
* *使用1200kN、1500kN、2000kN气缸式模垫,平板前后宽需加大至1700mm,模垫前后宽1300mm。
*** SLG2-800-1模垫限用1000kN规格
* SLG4-800-1模垫限用1000kN规格
※ 冲头底面面积及平版面积尺寸超过5500x1550mm,依客户需求制作。
※本规格仅供参考,如有设计变更,恕难另行通知。
