顺送精密连杆冲床(SM2系列)
- 高刚性直壁式机架及冲头设计。
- 低速加工特性。
- 特殊设计之动态平衡系统。
|
机种 |
SM2-200 |
SM2-300 |
SM2-400 |
SM2-600 |
||
|
吨数 |
kN |
2000 |
3000 |
4000 |
6000 |
|
|
行程 |
mm |
200 |
200 |
200 |
250 |
|
|
行程数 |
spm |
50~120 |
40~100 |
30~80 |
30~70 |
|
|
冲力发生位置 |
mm |
6.5 |
6.5 |
6.5 |
10 |
|
|
闭合工作高度 |
mm |
450 |
550 |
650 |
750 |
|
|
冲头调整量 |
mm |
100 |
100 |
100 |
150 |
|
|
冲头底面面积(LRxFB) |
1 |
mm |
1500 x 900 |
1800 x 1000 |
2100 x 1100 |
2400 x 1250 |
|
2 |
1800 x 900 |
2100 x 1000 |
2400 x 1100 |
2700 x 1250 |
||
|
3 |
2100 x 900 |
2400 x 1000 |
2700 x 1100 |
3000 x 1250 |
||
|
平板面积(LRxFB) |
1 |
mm |
1500 x 1000 |
1800 x 1100 |
2100 x 1200 |
2400 x 1400 |
|
2 |
1800 x 1000 |
2100 x 1100 |
2400 x 1200 |
2700 x 1400 |
||
|
3 |
2100 x 1000 |
2400 x 1100 |
2700 x 1200 |
3000 x 1400 |
||
|
平板厚度 |
mm |
180 |
180 |
250 |
250 |
|
|
作业面高度(含防震脚) |
mm |
1000 |
1150 |
1250 |
850 (w/ Foundation) |
|
|
最大上模重量 |
Ton |
1 |
1.5 |
3 |
3 |
|
|
主马达 |
kW×P |
30x4 |
37x4 |
45x4 |
90x4 |
|
|
侧壁开口(FBxUD) |
mm |
700 x 250 |
800 x 250 |
900 x 250 |
1050 x 250 |
|
|
机台总高度 |
mm |
4410 |
5000 |
5500 |
6400 (from FL) |
|
|
空气压力 |
MPa |
0.55 |
||||
※本规格仅供参考，如有设计变更，恕难另行通知。
|
机种 |
SM2-220 |
SM2-330 |
SM2-440 |
SM2-660 |
||
|
吨数 |
us tf |
220 |
330 |
440 |
660 |
|
|
行程 |
in |
7.87 |
7.87 |
7.87 |
9.84 |
|
|
行程数 |
S.P.M |
50~120 |
40~100 |
30~80 |
30~70 |
|
|
冲力发生位置 |
in |
0.26 |
0.26 |
0.26 |
0.39 |
|
|
闭合工作高度 |
in |
17.72 |
21.65 |
25.59 |
29.53 |
|
|
冲头调整量 |
in |
3.94 |
3.94 |
3.94 |
5.91 |
|
|
冲头底面面积(LRxFB) |
1 |
in |
59.05 x 35.43 |
70.87 x 39.37 |
82.68 x 43.31 |
94.49 x 49.21 |
|
2 |
70.86 x 35.43 |
82.68 x 39.37 |
94.49 x 43.31 |
106.3 x 49.21 |
||
|
3 |
82.67 x 35.43 |
94.49 x 39.37 |
106.3 x 43.31 |
118.11 x 49.21 |
||
|
平板面积(LRxFB) |
1 |
in |
59.05 x 39.37 |
70.87 x 43.31 |
70.87 x 47.24 |
94.49 x 55.12 |
|
2 |
70.86 x 39.37 |
82.68 x 43.31 |
82.68 x 47.24 |
106.3x 55.12 |
||
|
3 |
82.67 x 39.37 |
94.49 x 43.31 |
106.3 x 47.24 |
118.11 x 55.12 |
||
|
平板厚度 |
in |
7.09 |
7.09 |
9.84 |
9.84 |
|
|
作业面高度(含防震脚) |
in |
39.37 |
45.28 |
49.27 |
33.46 (w/ Foundation) |
|
|
最大上模重量 |
lbf |
2200 |
3300 |
6600 |
6600 |
|
|
主马达 |
HP×P |
40x4 |
50x4 |
60x4 |
100x4 |
|
|
侧壁开口(FBxUD) |
in |
27.55 x 9.84 |
31.5 x 9.84 |
35.43 x 9.84 |
41.34 x 9.84 |
|
|
机台总高度 |
in |
173.62 |
196.85 |
216.54 |
251.97 (from FL) |
|
|
空气压力 |
lbf/in2 |
71.11 |
||||
※本规格仅供参考，如有设计变更，恕难另行通知。

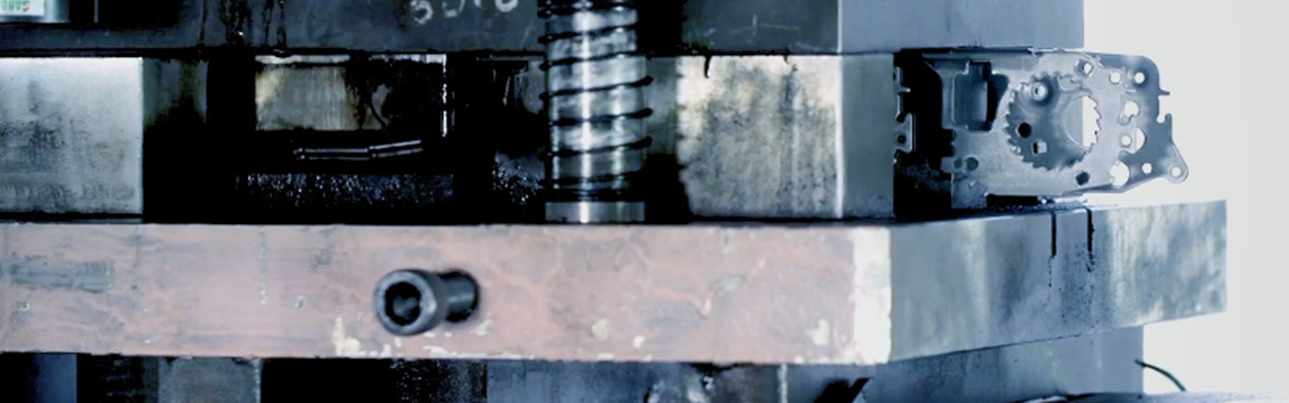

顺送精密连杆冲床(SM2系列)_汽车零组件
